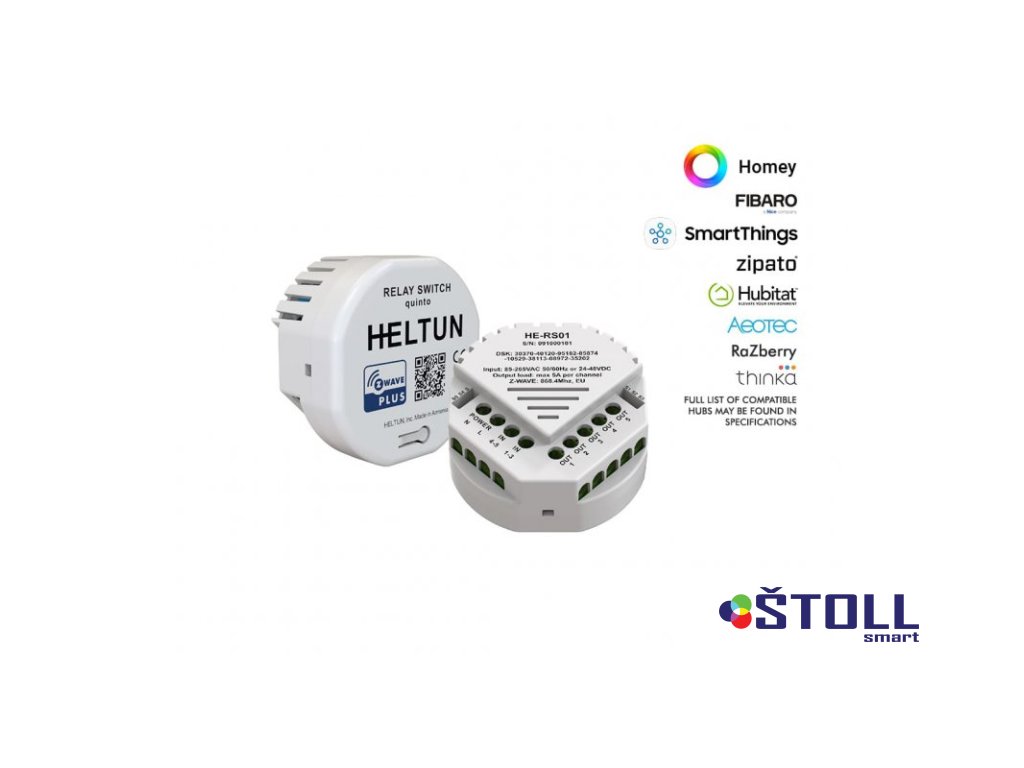

Aktor HE-RS01, Quinto, Heltun 5x5A, Z-Wave Plus
HELTUN Relay Switch Quinto je relé spínač se Z-Wave Plus 2 s 5 výstupy do 5A, který se používá hlavně k ovládání světel, zástrček nebo elektrického podlahového vytápění.
- 5x bezpotenciálové (suché) výstupy relé do 5A
- Vstupy pro ovládání přes klasické vypínače
- Z-Wave Plus
JEDINÝ PĚTI RELÉOVÝ Z-WAVE SPÍNAČ NA TRHU
HELTUN Relay Switch Quinto je jediný Z-Wave spínač na trhu s 5 kontaktními relé a tak malou velikostí, že se hodí do každé standardní nástěnné krabice.
Quinto lze použít k ovládání osvětlení, spouštění scén, elektronických zámků, elektrických ventilů a motorizovaných zařízení, jako jsou závěsy, žaluzie, brány a okna.
Je to perfektní nástroj pro současné připojení ke střídavým i stejnosměrným spotřebičům, jako jsou například stejnosměrné motorizované žaluzie, stejnosměrný LED pásek a střídavé stropní osvětlení. Napájení zařízení je nezávislé: od 24 do 265 VAC nebo VDC.
Užijte si nejlepší funkčnost na trhu s následujícími možnými případy použití:
NEUVĚŘITELNĚ MALÝ
NEUVĚŘITELNĚ CHYTRÝ
Relay Switch quinto s ovládáním rolety přináší neuvěřitelné možnosti jakémukoli připojenému zařízení. Díky tomu jsou světelné spínače „chytré“ s úplným vzdáleným monitorováním, ovládáním a pokročilým programováním. To přináší pohodlí ovládání a automatizace aplikací pro chytré telefony „hloupým“ zařízením, jako jsou vícenásobné spínače světel, elektronické dveřní zámky, motorizované brány, žaluzie, okna a ventily.
Například můžete ovládat až...
-
Pět ON/OFF zařízení
-
Tři zařízení ON/OFF a jeden dvousměrný motor
-
Jedno zařízení ON/OFF a dva dvousměrné motory
S hloubkou 26 mm je Relay Switch quinto také „nemožně malý“ a hodí se do jakékoli obdélníkové, kulaté nebo čtvercové elektrické rozvodné krabice, dokonce i za připojená zařízení.

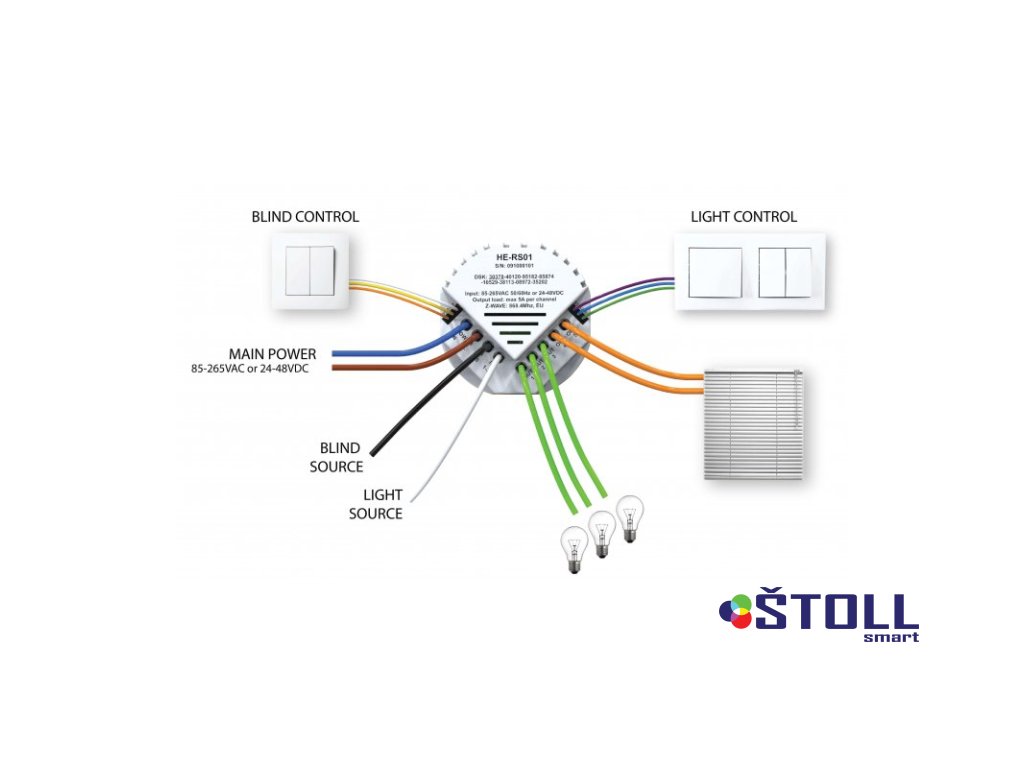

VSTUPY, VÝSTUPY A SNÍMAČE
Hlavní napájecí vstup může být 24-265 VAC nebo VDC. K dispozici je pět reléových výstupů, každý s maximální zátěží 5 A. K dispozici jsou také dva nezávislé vstupy pro reléové kanály, které umožňují ovládání systémů s různými zdroji napájení, nebo použít výstupy jako suché kontakty: např. pro zapínání/vypínání světel 220VAC a ovládání motorizovaných ventilů s napájením 24VDC.
Existuje šest vstupů pilotního vodiče: jeden společný a pět pro každý reléový kanál. To umožňuje ovládat Relay Switch quinto až pěti různými zdroji (např. pěti různými spínači světel) a ovládat všechny reléové výstupy samostatně. Každý reléový kanál využívá technologii HELTUN Advanced Zero-Cross, která poskytuje výrazně zvýšenou životnost a spolehlivost.
VĚDĚT, KOLIK ENERGIE SPOTŘEBUJETE
Vestavěný systém spotřeby energie HELTUN přesně monitoruje, kolik energie jste spotřebovali během konkrétního dne, týdne nebo měsíce. Dělají to vaše současné vypínače?
Stačí zadat spotřebu zátěže ve wattech pro každý kanál relé a logika Relay Switch Quinto vypočítá celkovou spotřebu vzhledem k době, kdy byl výstup ve stavu „ON“.
Obvody jsme také navrhli tak, aby v pohotovostním režimu spotřebovávaly téměř nula wattů. To vám šetří energii a peníze, zejména pokud je váš domov vybaven mnoha produkty HELTUN.
VÝKONNĚ PŘIZPŮSOBITELNÉ
Existuje sedm různých režimů, které lze vybrat pro kvinto Relay Switch s až pěti pilotními vodiči, které se používají k ovládání libovolného reléového výstupu do zařízení, jako je nástěnný spínač, alarmový panel atd.
-
Invertní stav - Je-li zapnuto, vypněte, když je obvod pilotního vodiče uzavřen (nebo pokud je vypnuto, zapněte).
-
Okamžitě - Zapněte, když je obvod pilotního vodiče uzavřen, vypněte při otevření.
-
Okamžitě obrácený - Vypněte, když je obvod pilotního vodiče otevřený, ZAPNĚTE, když je uzavřen.
-
Pouze zapněte - Když je obvod pilotního vodiče uzavřen (tj. zkratován).
-
Pouze vypnutí - Když je obvod pilotního vodiče uzavřen (tj. zkratován).
Kvinto výstup Relay Switch lze ovládat také vnitřním časovačem. Například poté, co je spínač ZAPNUT, může být nakonfigurován tak, aby se automaticky vypnul o určitou dobu později (nebo naopak: zapnul po vypnutí). Pomocí této funkce lze otevřít nebo zavřít garážová vrata, brány, žaluzie, závěsy, zámky atd. a poté je vrátit do předchozího stavu bez dalšího vstupu.
-
Časovač (ON, pak OFF) - Zapnout, když je uzavřen obvod pilotního vodiče, a poté vypnout po zadané době.
-
Časovač (OFF pak ON) - Vypněte, když je uzavřen obvod pilotního vodiče, a poté zapněte po uplynutí stanovené doby.
MOTORICKÉ OVLÁDÁNÍ ZAŘÍZENÍ
HELTUN Relay Switch quinto umí mnohem víc než jen ovládat domovní světla. Můžete s ním ovládat motoricky ovládané žaluzie, závěsy, garážová vrata, vjezdové brány a elektrické zámky. Máte plnou kontrolu nad programováním specifických funkcí.
Systém také vypočítává polohu žaluzií při úplném otevření nebo zavření a automaticky zastaví motor, když dosáhne limitu NAHORU nebo DOLŮ.
PROGRAMY A SCÉNÁŘE
Pomocí interního měření času kvinta HELTUN Relay Switch můžete vytvářet plány pro některá zařízení.
Například:
-
V 7:00 otevřete rolety a ve 22:00 je zavřete
-
Zapněte světlo na verandě v 19:00 a vypněte ho v 1:00.
Možnosti, jak přidat pohodlí a komfort jsou nekonečné a omezené pouze kreativitou majitele nebo instalátora kvinta reléového spínače HELTUN.
UDĚLEJTE JISTIČE CHYTRÉ
Je vaše lišta DIN „hloupá“?
Vzhledem k tomu, že HELTUN Relay Switch quinto má 5 kanálů, z nichž každý zvládne zatížení až 5 A, je dokonalým doplňkem vašeho panelu jističů pro monitorování a ovládání skupin zařízení z internetu přes bránu Z-Wave, jako jsou:
-
Celé skupiny světel
-
Motorizované ventily
-
Zámky dveří
-
Motorové žaluzie, vrata a brány
Adaptér pro montáž mikromodulu je k dispozici od HELTUN jako příslušenství pro Relay Switch quinto pro montáž na standardní DIN lišty (šířka 50 mm), nebo jej lze také namontovat přímo na stěnu pomocí dodaných šroubů a kotev.
SNADNÁ INSTALACE
KOMPATIBILNÍ Z-WAVE PLUS V2 (700)
Zařízení HELTUN můžete připojit k ovladači Smart Home pomocí nejnovější platformy Z-Wave Plus V2 700. HELTUN obsahuje pokročilou technologii Smart Start pro snadnou integraci systému a rámec Security 2 (S2) se šifrováním AES 256 pro bezpečný přenos dat.
Tento reléový spínač je kompatibilní se všemi Z-Wave certifikovanými ovladači a zařízeními, která správně implementují třídy Z-Wave spínačů. Pomocí ovladače Z-Wave můžete ovládat všechny funkce spínače prostřednictvím mobilní aplikace, včetně změn stavu relé, zobrazení grafů spotřeby energie a mnoha dalších.
K vašemu HELTUN Relay Switch quinto lze připojit až 15 samostatných zařízení. Můžete jej spojit s jakýmkoli Z-Wave kompatibilním vypínačem ON/OFF nebo jiným přepínačem pro ovládání různých systémů v místnosti. Můžete dokonce připojit pohybová čidla a změnit režimy spínání, když jsou v domě detekováni lidé.
Zařízení HELTUN jsou kompatibilní se všemi frekvencemi Z-Wave pro různé země (Evropa, Rusko, Izrael, Austrálie, USA, Indie, Hong Kong, Čína, Japonsko a Korea). Úplný seznam Z-Wave regionů a frekvencí je k dispozici na stránce Z-Wave Global Regions SiLabs.
HELTUN pravidelně vydává nový firmware zařízení s přidanými funkcemi, které lze na dálku aktualizovat pomocí šifrovaného procesu OTA (Over-The-Air).
TECHNICKÉ SPECIFIKACE:
• Rozměry: 50x50x27mm
• Materiál: Nehořlavý plast
• Černá barva
• Pět relé pro odporové zátěže do 5A každé
• Dva nezávislé reléové vstupy (suchý kontakt)
• Reléové spínání s HELTUN Advanced Zero-Cross technologií
• Jeden společný (S) a pět pilotních vodičů (S1, S2, S3, S4, S5) pro externí ovládání
• Softwarová logika spotřeby energie
• Provozní teplota: 0°C až +50°C
• Napájení: 24-265 VAC nebo VDC
• Spotřeba energie: 1W
• Třída IP: IP21
• Z-Wave Plus V2 SDK: V7.11
• Z-Wave modul: ZGM130S
• Montáž – buď:
• Zapuštěná elektrická rozvodná krabice:
kruhový, obdélníkový nebo čtvercový typ – min. hloubka 40mm
• Volitelný adaptér pro montáž na lištu DIN (šířka 50 mm)
nebo přišroubováním na zeď
FUNKČNÍ SPECIFIKACE:
• Možnosti pro zahrnutí/vyloučení do/ze sítě Z-Wave
• Nezabezpečené
• S0 Zabezpečené
• S2 Neoprávněné, S2 Autorizované s klíčem
• Řízení asociace Z-Wave zařízení v síti
• Motorizované ovládání zařízení (režim rolety)
• Režim plánu
• Každý z pěti vstupů pilotních vodičů může ovládat libovolný reléový výstup
• Jedním pilotním vodičem lze ovládat až pět výstupů
• Sedm režimů pro každý reléový výstup:
• Invertovat stav (ON na OFF nebo OFF na ON)
• Okamžitý (ON při zkratu, OFF při uvolnění)
• Okamžitě obrácený (OFF při zkratu, ON při uvolnění)
• Pouze zapněte
• Pouze vypněte
• Časovač (zapnuto a po zadané době vypnuto)
• Časovač (vypnuto a poté zapnuto po zadané době)
• Každý reléový výstup může být řízen Z-Wave bránou nebo přidruženým zařízením
• Každý pilotní vodič může spouštět scény
• Softwarová logika spotřeby energie
• Tlačítko pro obnovení továrního nastavení
• Aktualizace firmwaru OTA (Over-The-Air).
TŘÍDY Z-WAVE:
Obecná třída zařízení: GENERIC_TYPE_WALL_CONTROLLER
Specifická třída zařízení: SPECIFIC_TYPE_NOT_USED

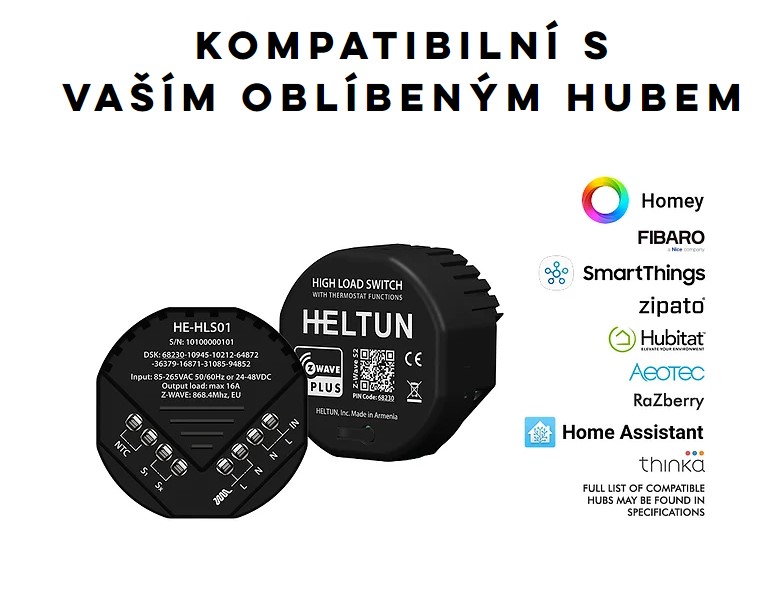

Kompatibilní s: Aeotec, ComfortClick, Eedomus, Ezlo, Fibaro HC LITE, HC2, HC3, Jeedom, Home Assistant, Homey, Hubitat, RazBerry, SmartThings, Thinka, brány Zipato a knihovna Z-Wave JS
Doplňkové parametry
| Kategorie: | AKTORY |
|---|---|
| Záruka: | 3 roky |
