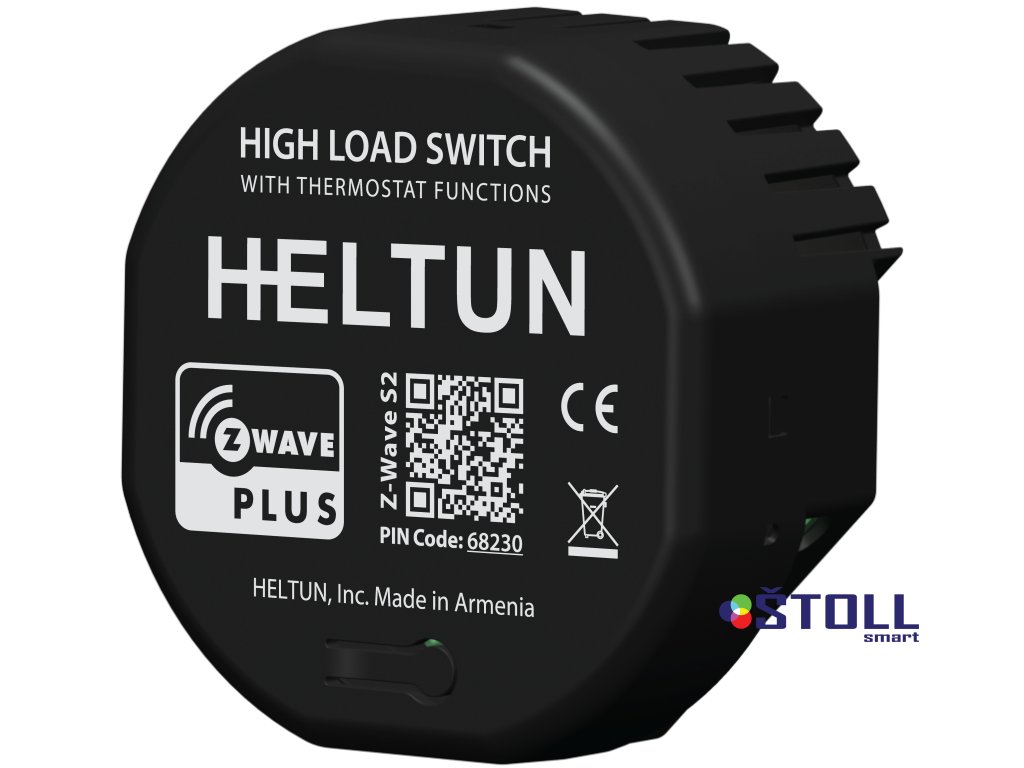

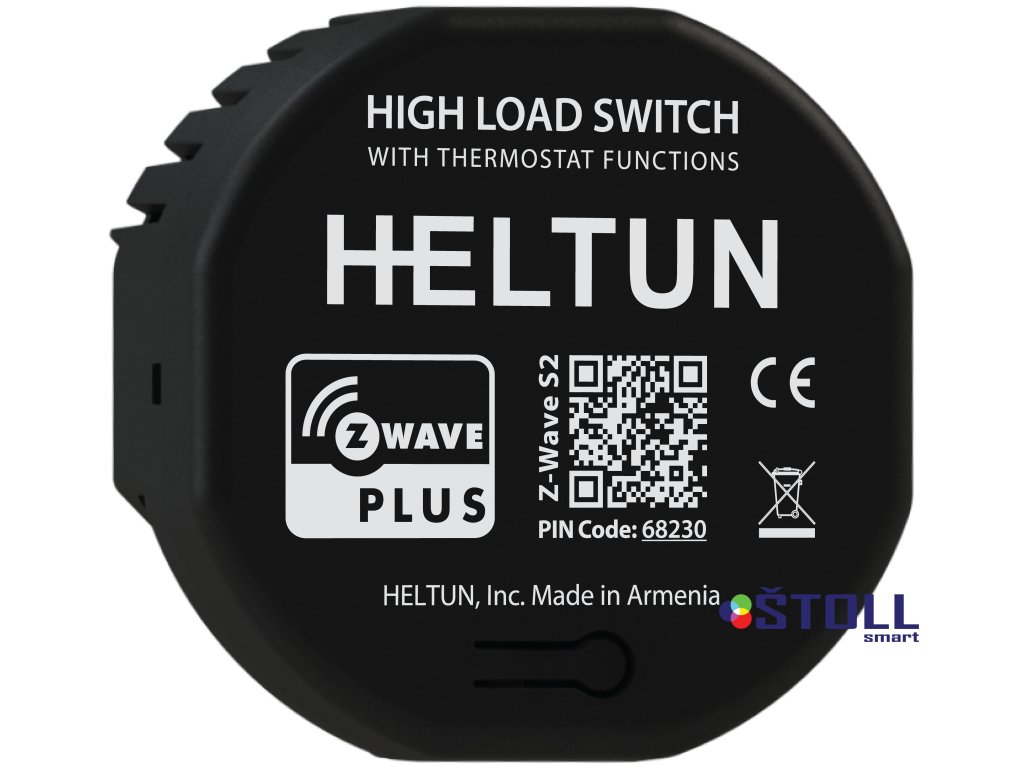

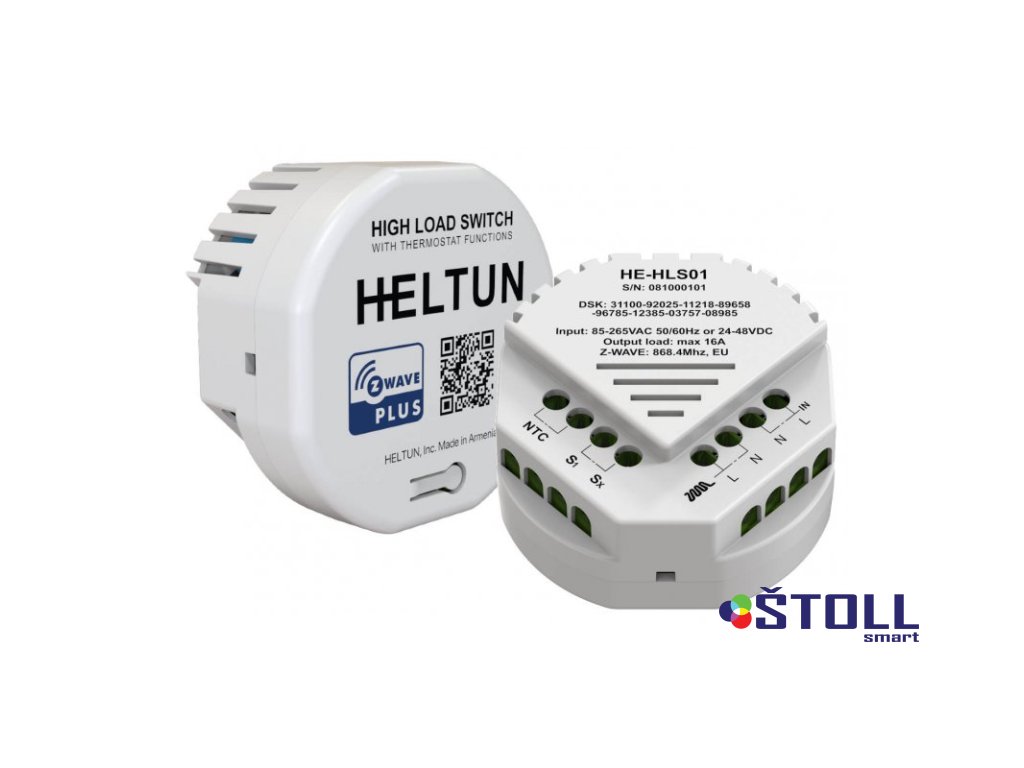

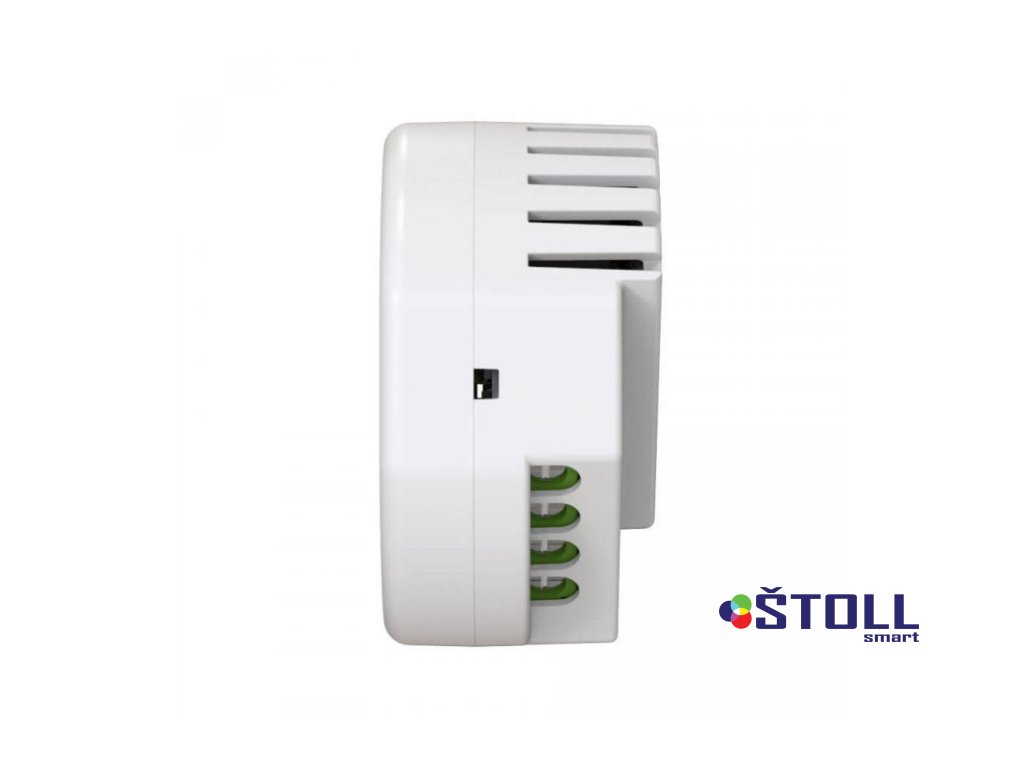

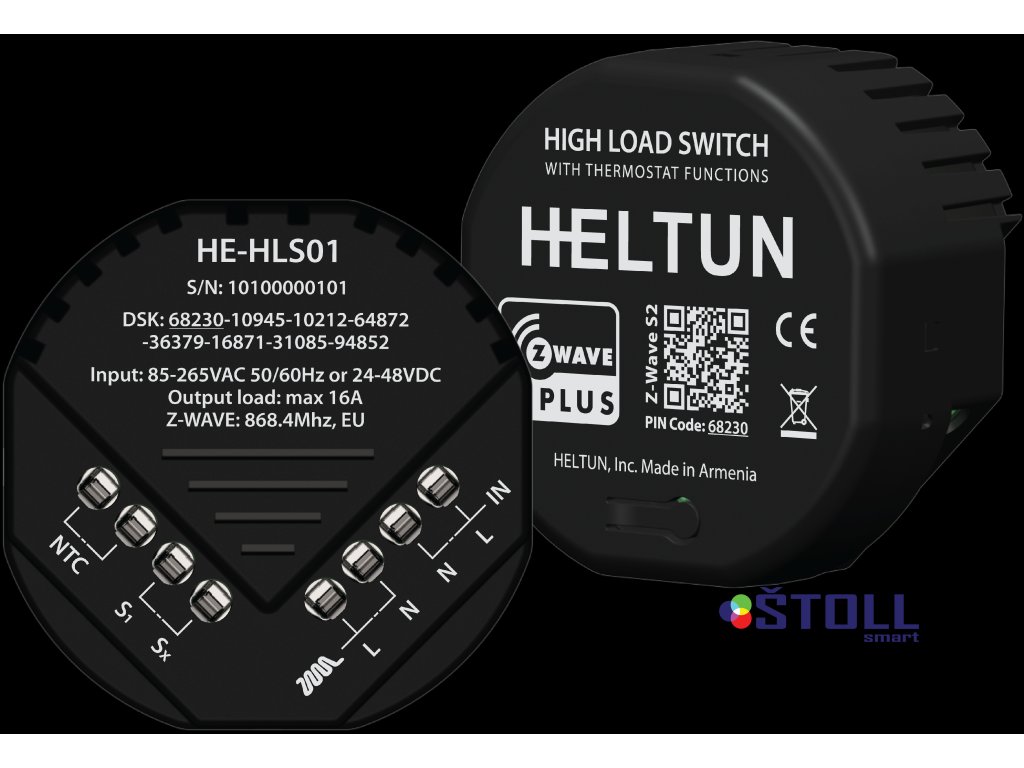

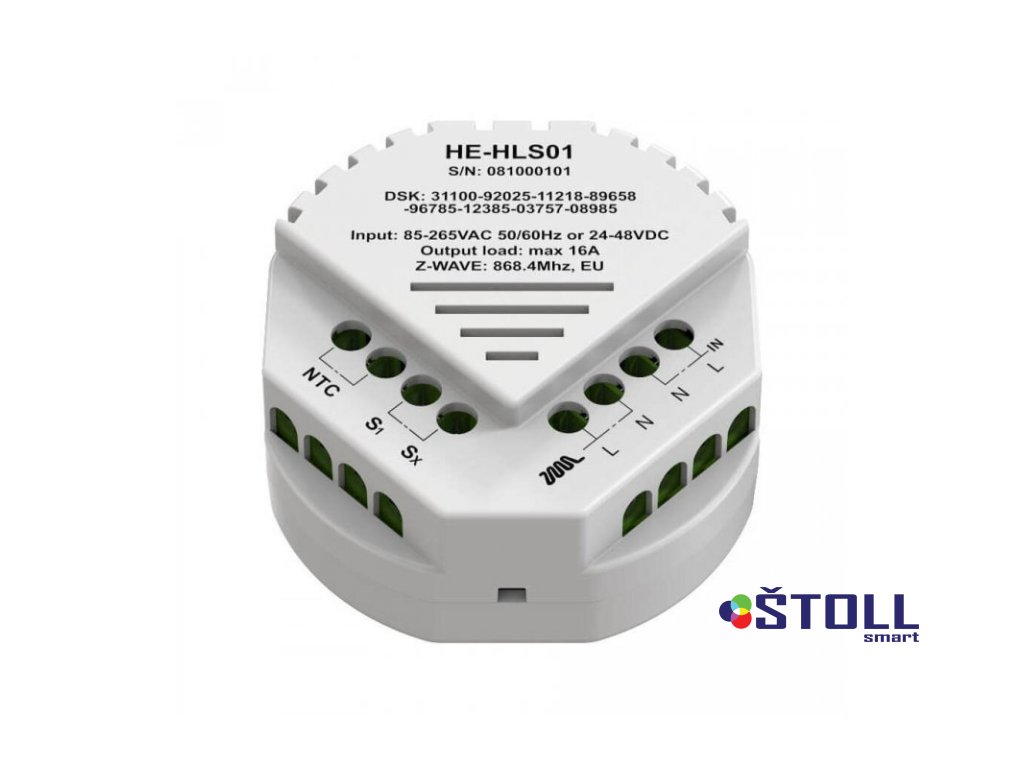

Aktor chytré domácnosti pro vysoké zatížení HE-HLS01, Heltun, 16A, Z-Wave Plus
HELTUN High Load Switch je relé spínač se Z-Wave Plus v2, který se používá zejména na ovládání světel, zásuvek, elektrického podlahového topení nebo jiných zátěží.

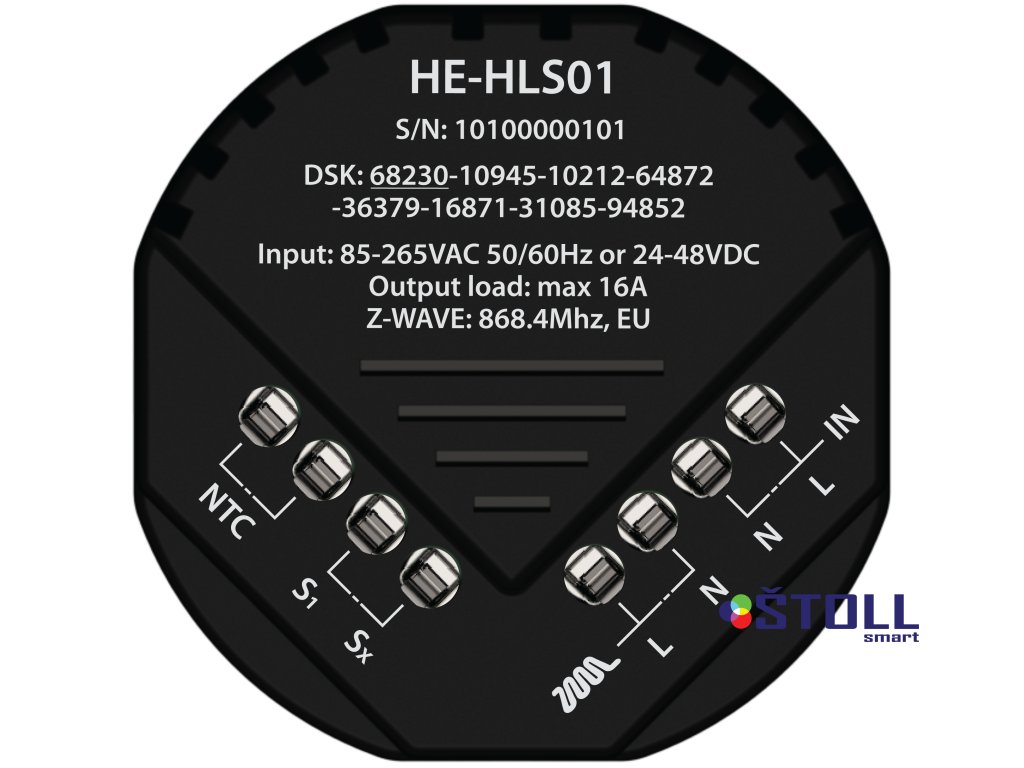

- Zatížitelnost výstupu relé do 16A
- Vstup pro snímač teploty NTC (snímač v balení)
- Vstup pro ovládání přes vypínače
- Z-Wave Plus v2
ŘÍZENÍ VYTÁPĚNÍ A BINÁRNÍ SPÍNAČ V JEDNOM ZAŘÍZENÍ
HELTUN High Load Switch je Z-Wave modul, který má termostatické a spínací funkce. Jedná se o perfektní nástroj pro ovládání vašeho topného systému a jeho integraci do chytrého Z-Wave prostředí poskytujícího dálkové ovládání a úsporu energie. Je to také skvělá pomůcka pro ovládání jakýchkoli vysoce zatěžovaných spotřebičů, jako jsou skupiny světel, topná tělesa nebo jednotlivé zásuvky.
S HELTUN High Load Switch je možné implementovat mnoho případů použití: elektrokotle a radiátory, dovybavení stávajícího systému bez elektroinstalace, podlahové vytápění, ohřev vody a elektrické ventily, zónová regulace teploty, přesné měření příkonu vašeho topného systému, pomocí hlasového ovládání, timeout off u spotřebičů s vysokou zátěží, vypnutí všech zásuvek při odchodu z domova, měření spotřeby pro skupiny zásuvek, ovládání skupin světel z elektropanelu a mnoho dalšího.
NESKUTEČNĚ MALÝ
NESKUTEČNĚ CHYTRÝ
VSTUPY, VÝSTUPY A SNÍMAČE

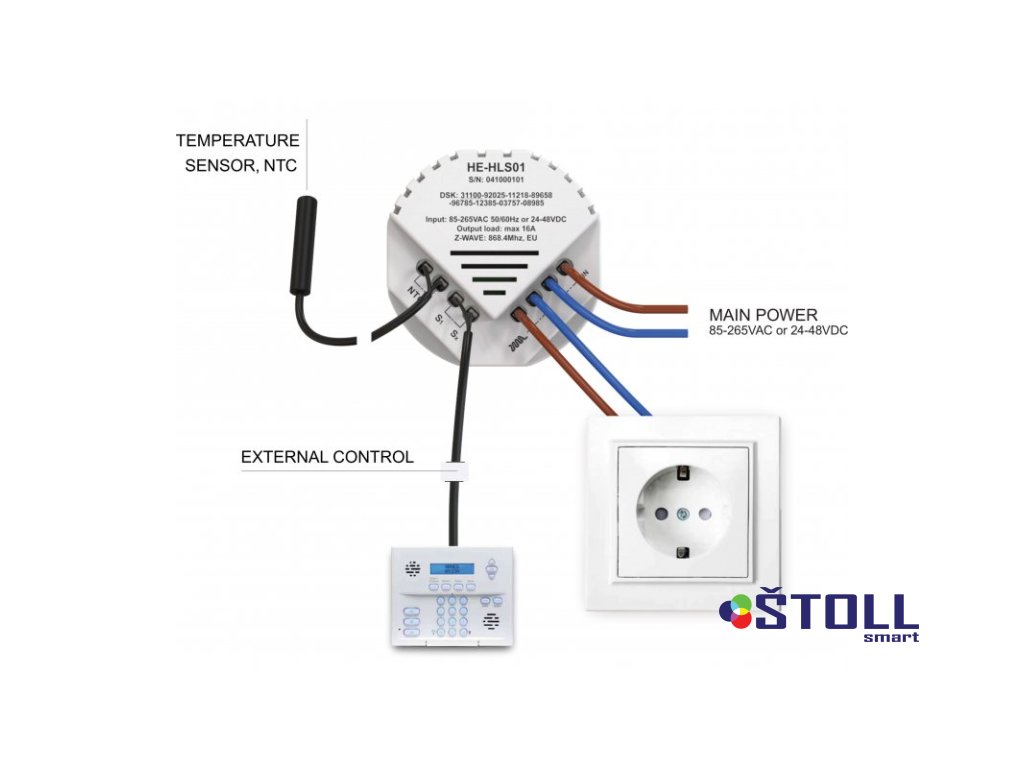

Můžete připojit teplotní senzor NTC pro sledování okolních nebo sálavých teplot podlahového/střešního systému. Tento senzor lze nainstalovat na zeď, pod podlahová prkna, na střechu nebo pod terasu, což vám umožní přesně měřit povrchové teploty. High Load Switch HELTUN je plně kompatibilní s NTC senzory jiných výrobců, takže při jeho instalaci není potřeba vyměňovat stávající senzor.
Spínač vysoké zátěže můžete také ovládat připojením k externímu systému – jako je poplašný systém – pomocí pilotního vodiče, který lze naprogramovat tak, aby automaticky snižoval teplotu, když je dům prázdný, nebo zapínal elektrické zásuvky/světla, když lidé přijdou domů.
PŘEHLED O SPOTŘEBĚ ENERGIE
Vestavěný systém spotřeby energie HELTUN přesně monitoruje, kolik energie prošlo vaším spínačem vysokého zatížení během kteréhokoli konkrétního dne, týdne nebo měsíce. Pomocí přepínače vysokého zatížení můžete určit, kolik energie spotřebují hlavní spotřebiče, zábavní systémy, počítače, malé spotřebiče nebo celé osvětlovací systémy.
Obvody jsme také navrhli tak, aby v pohotovostním režimu spotřebovávaly téměř nula wattů. To vám šetří energii a peníze, i když je váš domov vybaven mnoha produkty HE.

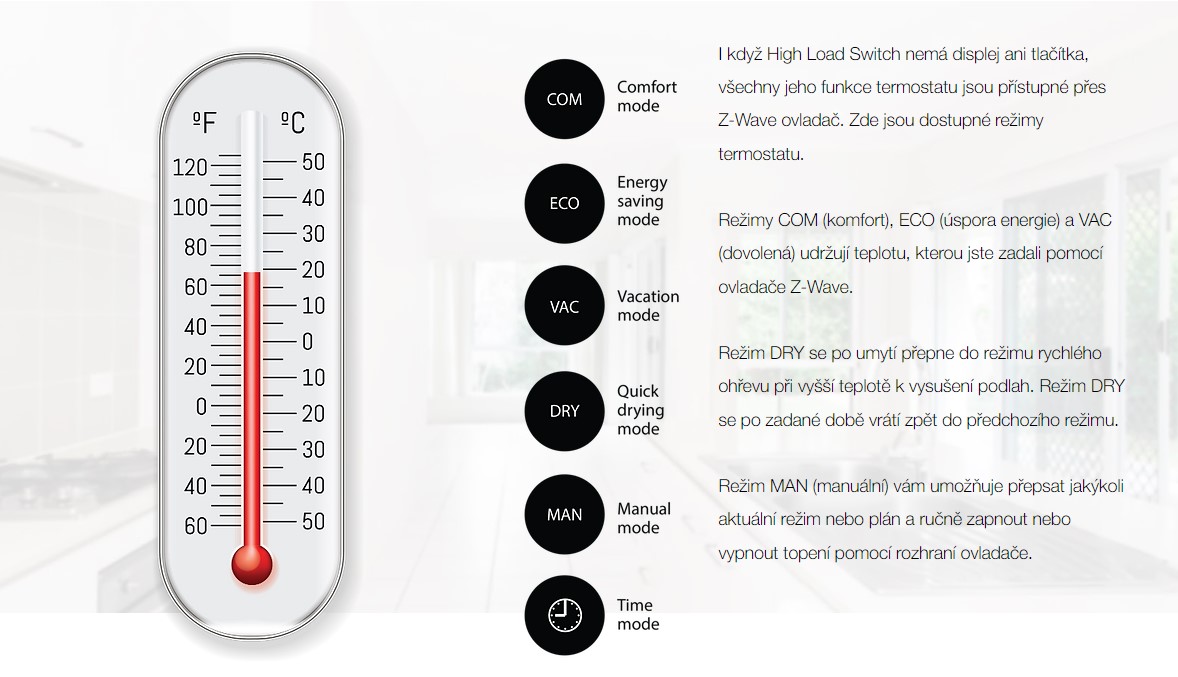

REŽIMY TERMOSTATU
ČASOVÝ REŽIM: TERMOSTAT
REŽIM ČASU: JINÁ ZAŘÍZENÍ
VÝKONNĚ PŘIZPŮSOBITELNÉ
Existuje osm různých režimů, které lze vybrat pro spínač vysokého zatížení pomocí pilotního vodiče k jinému zařízení (např. panel alarmu, nástěnný spínač):
-
Invert State - Pokud je zapnuto, vypněte, když je obvod uzavřen (nebo pokud je vypnuto, zapněte).
-
Okamžitě - Zapněte, když je obvod pilotního vodiče uzavřen, vypněte při otevření.
-
Okamžitě obrácený - Vypněte, když je obvod pilotního vodiče otevřený, ZAPNĚTE, když je uzavřen.
-
Pouze zapněte - Když je obvod pilotního vodiče uzavřen (tj. zkratován).
-
Pouze vypnutí - Když je obvod pilotního vodiče uzavřen (tj. zkratován).
-
Přepnout do režimu – Přepnout do specifického režimu termostatu (přednastaveno v nabídce parametrů).
Reléový výstup spínače vysokého zatížení může být také řízen interním časovačem. Například poté, co je spínač ZAPNUT, může být nakonfigurován tak, aby se automaticky vypnul o určitou dobu později (nebo naopak: zapnul po vypnutí).
-
Časovač (ON, pak OFF) - Zapnout, když je uzavřen obvod pilotního vodiče, a poté vypnout po zadané době.
-
Časovač (OFF pak ON) - Vypněte, když je uzavřen obvod pilotního vodiče, a poté zapněte po uplynutí stanovené doby.
UDĚLEJTE JISTIČE CHYTRÉ
Je vaše lišta DIN „hloupá“?
Vzhledem k tomu, že HELTUN High Load Switch zvládne zátěž až 16 A, je dokonalým doplňkem vašeho panelu jističů pro monitorování a ovládání skupin zařízení z internetu přes Z-Wave bránu, jako jsou:
-
Zásuvky napojené na hlavní spotřebiče
-
Zásuvky napojené na vysokozátěžové malé spotřebiče
-
Celé skupiny elektrických zásuvek
-
Celé skupiny světel

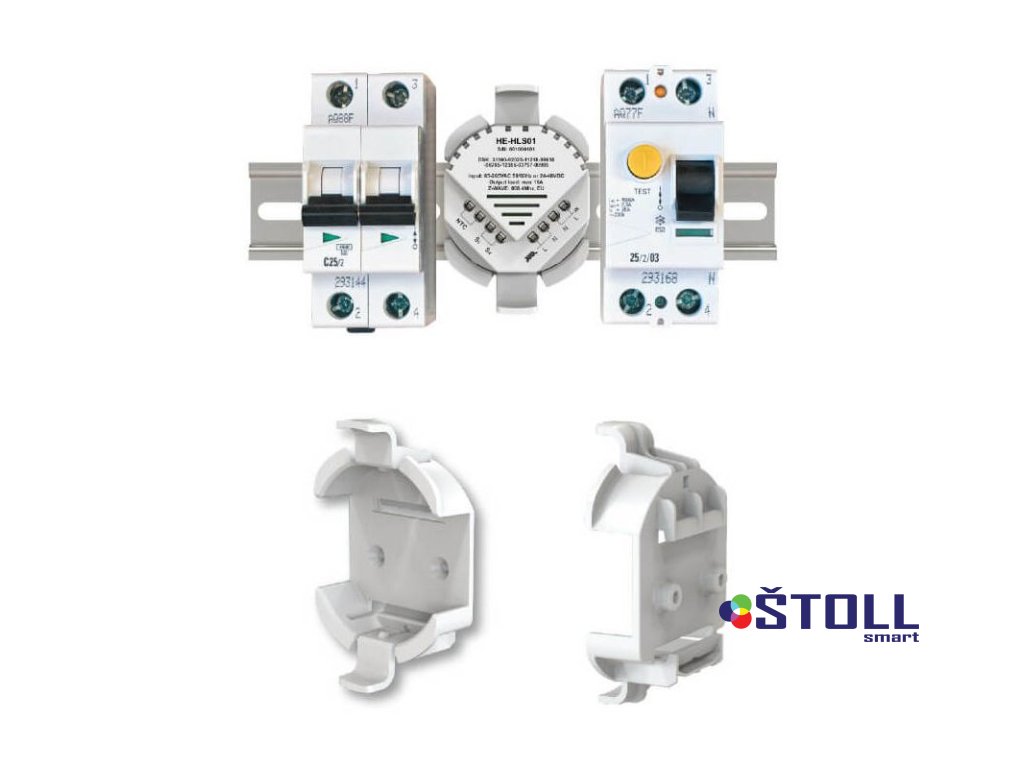

Adaptér pro montáž mikromodulu je k dispozici od společnosti HELTUN jako příslušenství pro spínač vysokého zatížení, aby se vešel na standardní lišty DIN (šířka 50 mm), nebo jej lze také namontovat přímo na stěnu pomocí dodaných šroubů a kotev.
BEZPEČNOST
Existuje řada způsobů, jak může spínač vysokého zatížení zvýšit bezpečnost vašeho domova.
-
Přetížení – Pokud spínač vysoké zátěže detekuje příliš velký odběr proudu z připojených zařízení – například z více připojených elektrických zásuvek – automaticky se vypne, aby byl chráněn před přetížením obvodu. To je užitečné pro mnoho aplikací, kde je k jednomu spínači vysokého zatížení připojeno více zátěží.
-
Přehřátí – High Load Switch také neustále monitoruje teplotu a nabízí několik vrstev ochrany. S externím NTC senzorem monitoruje teploty uvnitř rozvodné krabice, což umožňuje automatické odpojení a upozornění uživatele, pokud se zásuvka příliš zahřeje. Může dokonce upozornit uživatele na rostoucí teploty před dosažením kritické úrovně uzavření, po které automaticky vypne výstup, když překročí nebezpečnou hranici.
-
Časový limit vysoké zátěže – Pokud člen rodiny nechá zapnuté zařízení, které odebírá velké množství energie po dlouhou dobu – například žehličku na prádlo připojenou déle než 1 hodinu – lze přepínač vysoké zátěže nakonfigurovat tak, aby automaticky vypínal připojené zásuvky. zabránit požáru.
Uživatelé mohou definovat limity vysoké zátěže, doby a teploty vypnutí a nastavení upozornění v parametrech High Load Switch pomocí Z-Wave ovladače.
SNADNÁ INSTALACE
KOMPATIBILNÍ Z-WAVE PLUS V2 (700)
Zařízení HELTUN můžete připojit k ovladači Smart Home pomocí nejnovější platformy Z-Wave Plus V2 700. HELTUN obsahuje pokročilou technologii Smart Start pro snadnou integraci systému a rámec Security 2 (S2) se šifrováním AES 256 pro bezpečný přenos dat.
Tento spínač s vysokou zátěží je kompatibilní se všemi Z-Wave certifikovanými ovladači a zařízeními, které správně implementují třídy Z-Wave spínačů a termostatů. Pomocí ovladače Z-Wave můžete ovládat všechny funkce spínače prostřednictvím mobilní aplikace, včetně změn teploty a režimu, prohlížení grafů spotřeby energie a mnoho dalšího.
HELTUN High Load Switch můžete spojit s jakýmkoli Z-Wave kompatibilním ON/OFF vypínačem nebo jiným vypínačem pro ovládání různých klimatizačních systémů v místnosti. Můžete dokonce připojit pohybová čidla a změnit režimy spínače vysokého zatížení, když jsou v domě detekováni lidé.
Zařízení HELTUN jsou kompatibilní se všemi frekvencemi Z-Wave pro různé země (Evropa, Rusko, Izrael, Austrálie, USA, Indie, Hong Kong, Čína, Japonsko a Korea). Úplný seznam Z-Wave regionů a frekvencí je k dispozici na stránce Z-Wave Global Regions SiLabs.
HELTUN pravidelně vydává nový firmware zařízení s přidanými funkcemi, které lze na dálku aktualizovat pomocí šifrovaného procesu OTA (Over-The-Air).
SPECIFIKACE A VLASTNOSTI
TECHNICKÉ SPECIFIKACE:

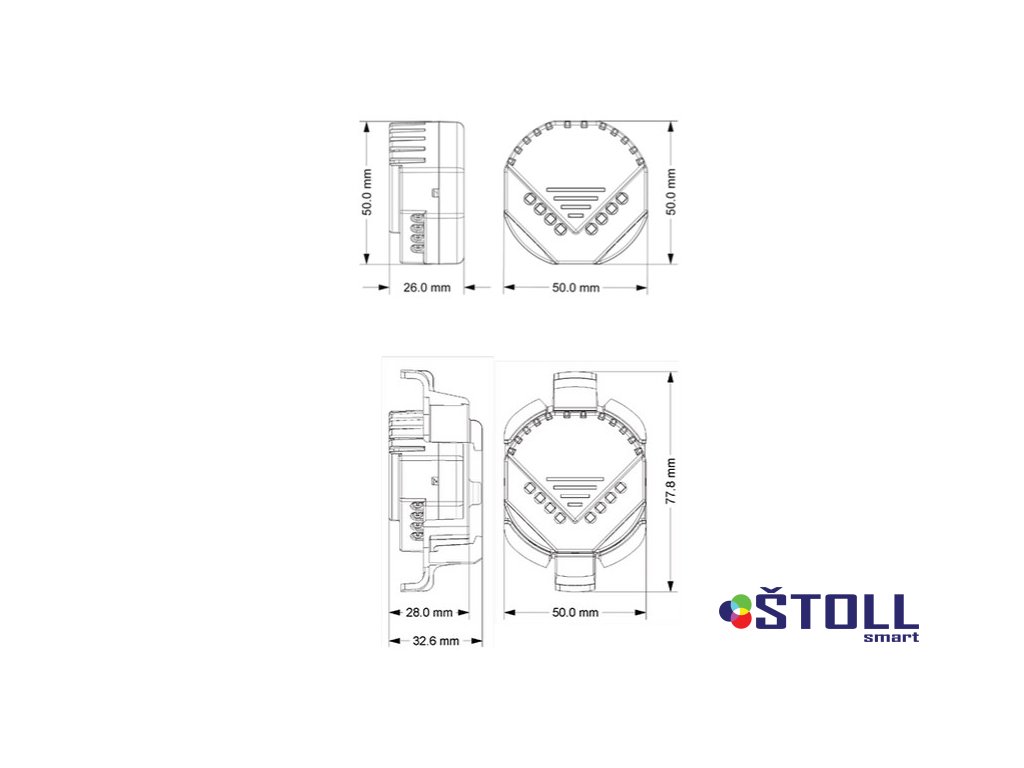

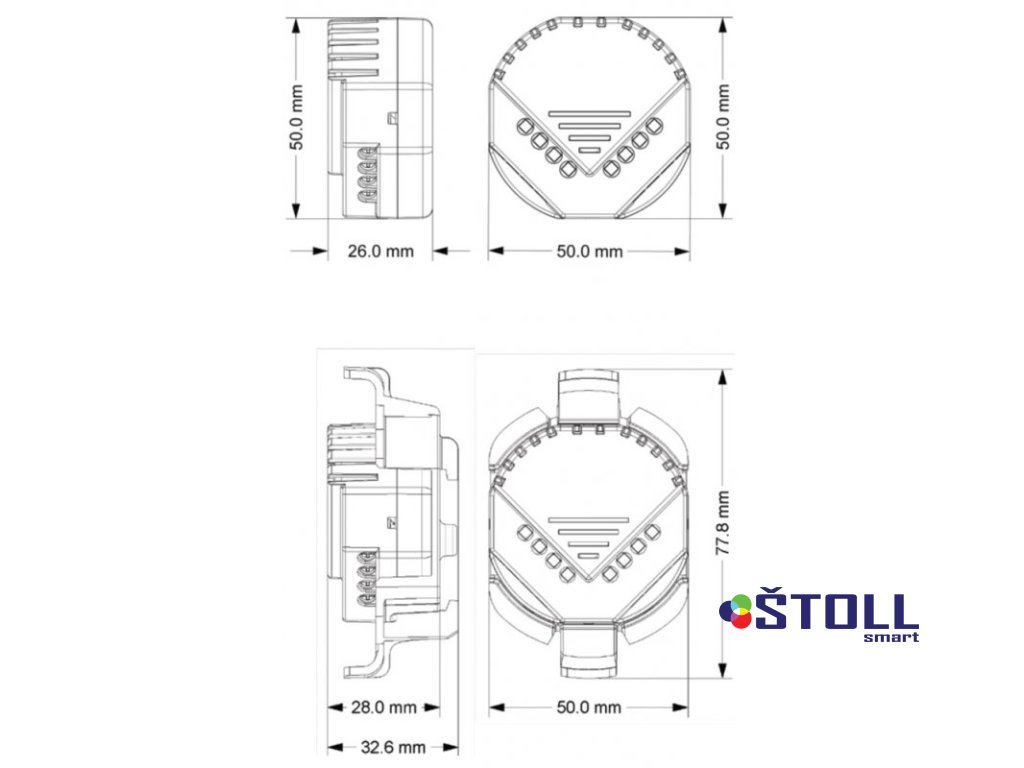

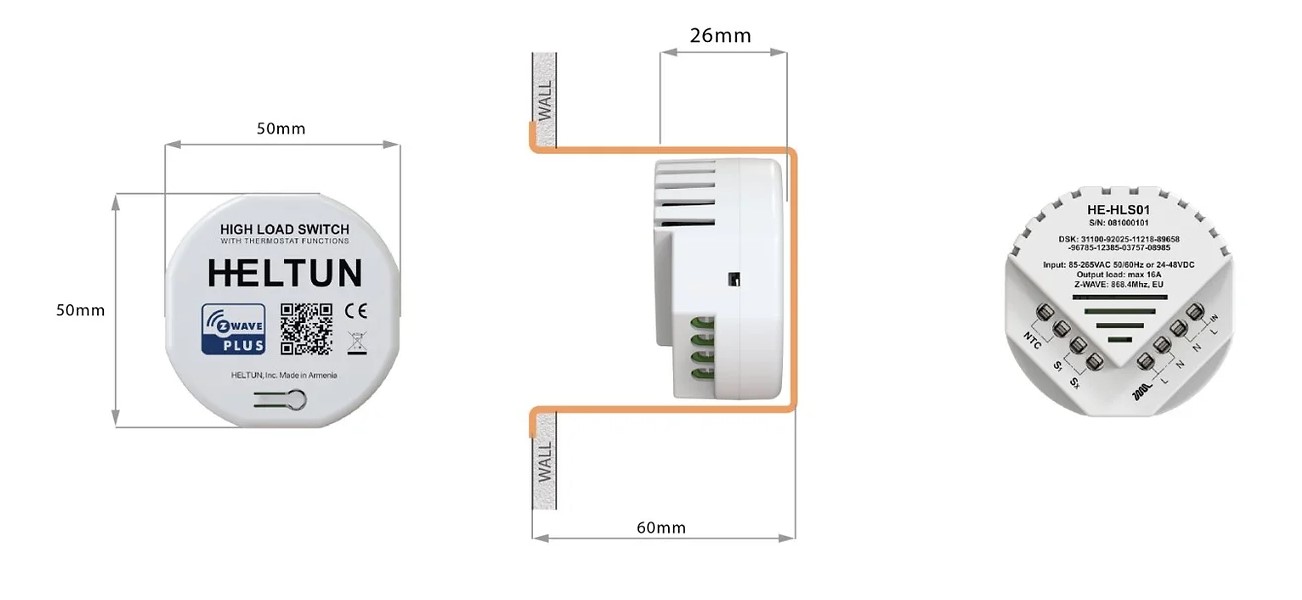

• Rozměry: 50x50x26mm
• Materiál: Nehořlavý plast
• Barva bílá
• Maximální odporové zatížení: 16A, 4000W @ 250V
• Reléové spínání s HELTUN Advanced Zero-Cross technologií
• Životnost relé: 100 000 cyklů
• Externí snímač teploty podlahy
• NTC 10kΩ (součástí balení)
• Rozsah měření: -20°C až +100°C
• Přesnost: ±0,5°C
• Zabudovaný měřič spotřeby energie
• Provozní teplota: 0°C až +60°C
• Napájení: 85-265VAC 50Hz/60Hz, nebo 24-48VDC
• Spotřeba energie: 1W
• Třída IP: IP21
• Z-Wave Plus V2 SDK: V7.11
• Z-Wave modul: ZGM130S
• Montáž – buď:

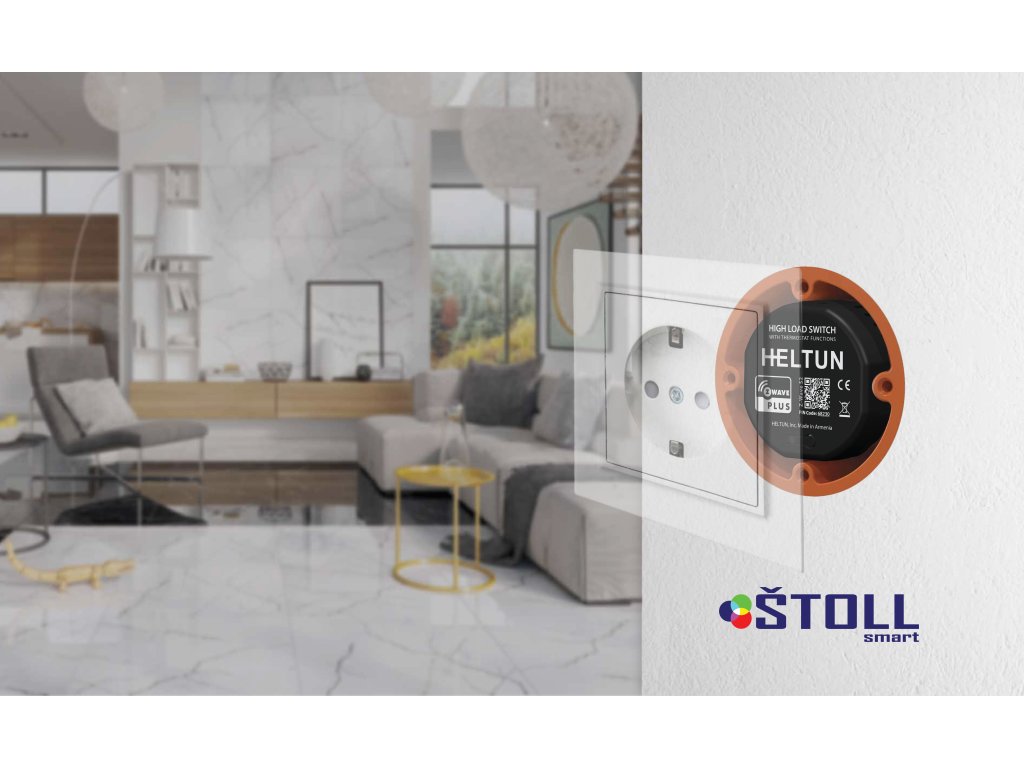

• Zapuštěná elektrická rozvodná krabice:
kruhový, obdélníkový nebo čtvercový typ – min. hloubka 40mm
• Volitelný adaptér pro montáž na lištu DIN (šířka 50 mm)
nebo přišroubováním na zeď
FUNKČNÍ SPECIFIKACE:
• Možnosti pro zahrnutí/vyloučení do/ze sítě Z-Wave
• Nezabezpečené
• S0 Zabezpečené
• S2 Neoprávněné, S2 Autorizované s klíčem
• Řízení asociace 10 zařízení ze sítě Šest provozních režimů:
COM, ECO, VAC, DRY, TIME, MANUAL
• Čtyři rozvrhy: Ráno, Den, Večer a Noc
• Nastavená hodnota času a teploty (topná zařízení)
• Pouze čas (všechna ostatní zařízení)
• Osm režimů relé (pomocí pilotního vodiče k jinému zařízení):
• Invertovat stav
• Okamžitě
• Okamžitě Obrácený
• Pouze zapněte
• Pouze vypnout
• Přepnout do režimu
• Časovač (zapnuto a poté vypnuto)
• Časovač (vypnuto a poté zapnuto)
• Tři bezpečnostní režimy s upozorněním a automatickým vypnutím:
• Přetížení (automatické vypnutí při přetížení)
• Přehřátí (automatické vypnutí při přehřátí výstupu)
• Časový limit vysoké zátěže (upozornění a automatické vypnutí při vysoké zátěži)
• Použitelné se snímači NTC třetích stran:
Rozsah hodnot odporu: 1kΩ – 100kΩ
• Kalibrace teplotního čidla
• Omezovač teploty
• Nastavení teplotní hystereze
• Teplotní stupnice: Celsius (°C) nebo Fahrenheit (°F)
• Reset měřiče spotřeby energie
• Tlačítko Factory Reset
• Aktualizace firmwaru OTA (Over-The-Air).
TŘÍDY Z-WAVE:
CLASSES GENERIC_TYPE_THERMOSTAT SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2 COMMAND_CLASS_BASIC COMMAND_CLASS_SUPERVISION COMMAND_CLASS_SECURITY_2 COMMAND_CLASS_THERMOSTAT_SETPOINT_V3 COMMAND_CLASS_THERMOSTAT_SETBACK COMMAND_CLASS_THERMOSTAT_MODE_V3 COMMAND_CLASS_THERMOSTAT_OPERATING_STATE COMMAND_CLASS_SENSOR_MULTILEVEL_V7 COMMAND_CLASS_VERSION COMMAND_CLASS_MANUFACTURER_SPECIFIC COMMAND_CLASS_ZWAVEPLUS_INFO COMMAND_CLASS_METER_V3 COMMAND_CLASS_DEVICE_RESET_LOCALLY COMMAND_CLASS_POWERLEVEL COMMAND_CLASS_CLOCK COMMAND_CLASS_CONFIGURATION_V2 COMMAND_CLASS_ASSOCIATION COMMAND_CLASS_ASSOCIATION_GRP_INFO COMMAND_CLASS_FIRMWARE_UPDATE_MD_V3
Kompatibilní s: Aeotec, ComfortClick, Eedomus, Ezlo, Fibaro HC LITE, HC2, HC3, Jeedom, Home Assistant, Homey, Hubitat, RazBerry, SmartThings, Thinka, brány Zipato a knihovna Z-Wave JS
Doplňkové parametry
| Kategorie: | AKTORY |
|---|---|
| Záruka: | 3 roky |
| ? IP:: | 21 |
| Rozměr:: | 50mm (š) x 50mm (v) x 26mm |
| Výrobce:: | Heltun |
| ? IoT (signál):: | Drát,Z-Wave |
| ? Napájení:: | 24-48Vdc,85-265Vac |
| ? Provozní teplota:: | 0°C do +50°C |
| ? Provozní vlhkost:: | 10% do 95% RH |
| ? Spotřeba:: | <1W |
| ? Max zatížení:: | 1x16A (4000W @ 250V AC) |
| ? Způsob startu:: | Spínané relé |
| ? Životnost:: | 100.000 sepnutí |
| ? Měření spotřeby:: | ANO |
| ? Montáž:: | Podomítková |
| ? Příslušenství pro montáž:: | Instalační krabice hranatá h-40m,Instalační krabice kulatá h-40mm |
| ? Kontrola / indikace provozu:: | LED kontrolka |
| ? Ovládání:: | Přívodní kabel od vypínače,Signál Z-Wave |
